●可能因安裝槽的位置而無法安裝在整體槽中.此時,請采用分割槽結構.
●φD H9/f8 會因支撐導向方式而發生變化，并用耐磨環時，參照耐磨環尺寸表.
※關于加工符號中表面粗糙度的標準數列，請參照常用配合表

• 空氣的質量：
  供油空氣：在氣壓回路內設置油壺/加油器等供油裝置，在供給的空氣中混入霧狀油，用于系統內的防銹/潤滑。潤滑油請選定優質的礦物油。

  無供油空氣：由于氣壓回路內未設置油壺/加油器等供油裝置，因此必須事先在滑動部涂布優質的潤滑脂。

  干燥空氣：為了排除上述無提供油空氣中排出等影響，在回路內設置空氣干燥機，是供應、排出潔凈空氣的系統。密封件等必須事先涂布優質的潤滑脂。

  潤滑脂：請使用鋰皂基潤滑脂(礦物油類潤滑脂)稠度為(JIS K2560)1號或2號。
  耐熱使用時，請使用硅脂、氟脂等。

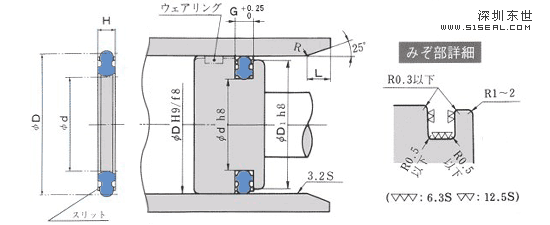

型號明細		密封件的公稱尺寸及腔體尺寸（単位：mm)
標準 （RN 713）	耐熱用 （RF 704）	D	d	H	G	D1	L
PSD-10	*PSD-10F	10	5.4	1.6	1.8	9.7	1
PSD-12	*PSD-12F	12	7.4	1.6	1.8	11.7	1
PSD-15	*PSD-15F	15	10.4	1.6	1.8	14.7	1
PSD-16	*PSD-16F	16	11.4	1.6	1.8	15.7	1
PSD-20	*PSD-20F	20	14	2.24	2.4	19.5	1.5
PSD-25	*PSD-25F	25	17	3	3.2	24.5	2
PSD-30	*PSD-30F	30	22	3	3.2	29.5	2
PSD-32	*PSD-32F	32	24	3	3.2	31.5	2
*PSD-0038A02N713		38	30	3	3.2	37.5	2
PSD-40	*PSD-40F	40	32	3	3.2	39.5	2
*PSD-0044A02N713		44	36	3	3.2	43.5	2
PSD-50	*PSD-50F	50	40	3.8	4	49.5	2.5
*PSD-0056A02N713		56	46	3.8	4	55.5	2.5
*PSD-0060A03N713		60	50	3.8	4	59.5	2.5
PSD-63	*PSD-63F	63	53	3.8	4	62.4	2.5
*PSD-0070A02N713		70	55	5.6	6	69.4	3
*PSD-0075A02N713		75	60	5.6	6	74.4	3
PSD-80	*PSD-80F	80	65	5.6	6	79.4	3
*PSD-0085A02N713		85	70	5.6	6	84.4	3
*PSD-0090A02N713		90	75	5.6	6	89.4	3
*PSD-0095A02N713		95	80	5.6	6	94.4	3
PSD-100	*PSD-100F	100	85	5.6	6	99.4	3
*PSD-0110A02N713		110	95	5.6	6	109.3	3
*PSD-0120A03N713		120	105	5.6	6	119.3	3.5
PSD-125	*PSD-125F	125	110	5.6	6	124.3	3.5
PSD-140	*PSD-140F	140	125	5.6	6	139.3	3.5
*PSD-0150A02N713		150	135	5.6	6	149.3	3.5
PSD-160		160	140	7.6	8	159.3	5
*PSD-0175A02N713		175	155	7.6	8	174.3	5
PSD-180	*PSD-180F	180	160	7.6	8	179.3	5
*PSD-0200A03N713	*PSD-0200A04F704	200	180	7.6	8	199	5
*PSD-0250A03N713		250	230	7.6	8	249	5
*PSD-0300A03N713		300	280	7.6	8	299	5
